Подключение и интеграция дополнительных устройств систем безопасности по Wi-Fi каналу или иными методами

Уважаемые клиенты, здесь мы рассмотрим 4+1 вариантов решения задачи интеграции сетевого оборудования систем безопасности по беспроводному способу подключения.

Давайте себе представим такую задачу.

Есть загородный дом. В доме есть интернет через провайдера (кабель LAN, оптоволокно, модем USB и прочее). Роутер имеет возможность раздавать Wi-Fi. Внутри дома, беспроводная сеть работает приемлемо. Сеть LAN проложена внутри дома к абонентским устройствам (ПК/ТВ, элементам аудио/видео, систем безопасности и пр.).

На участке (придомовой) нет кабеля LAN. Wi-Fi есть от роутера, но он слабый.

Задача

Разместить средства безопасности (СБ) (видеонаблюдение, система контроля доступа, системы охраны) на территории периметра и внутри участка. Интегрировать СБ в локальную компьютерную сеть. Получить доступ к системам безопасности для просмотра/управления на мобильных устройствах (по локальной сети объекта/через интернет).

Может быть, необходимо дополнить уже имеющуюся систему безопасности новыми элементами.

Пути решения

Современные технологии позволяют легко решить эти задачи.



  1. Использование технологии Powerline-адаптеры в каждый дом.
  2. Передача ethernet (LAN) бес проводов на большие расстояния.
  3. Прокладка кабеля LAN.
  4. Установка дополнительных антенн (уличное исполнение).
  5. Установка уличного роутера для систем безопасности.



Рассмотрим применение, например, установка вызывной панели домофона на калитку.

Вызывная панель видеодомофона WiFi/LAN с сенсорной кодовой клавиатурой и дополнительным беспроводным

Для этой задачи необходимо подготовить:



  • Питание для вызывной панели/замка, 12 В.
  • Обеспечить подключение вызывной панели к локальной компьютерной сети.



Есть, вызывные панели, которые могут работать автономно, например

Автономная беспроводная уличная панель вызова с шлюзом LAN с DVR + модуль управления электронным замком, HD (Acebell) Артикул: DE-WTL-WF03

Автономная беспроводная уличная панель вызова с шлюзом LAN с DVR + модуль управления электронным зам

Но, питание к электронному замку всё же нужно.

Обычно, вызывные панели комплектуются блоками питания (БП), но эти блоки питания не предназначены для работы в уличных условиях и сломаются при появлении росы внутри БП при перепаде температур. Поэтому, для питания слаботочных изделий используют специализированные БП, желательно с встроенным аккумулятором. Аккумулятор обеспечит штатную работу изделия в случае пропадания питания в сети 220 в.

Рекомендуемый БП

Блок питания уличный с аккумулятором 12 В 3А Артикул: PV-Link PV-DC3Ab (ver.211)

 Блок питания уличный с аккумулятором 12 В 3А Артикул: PV-Link PV-DC3Ab (ver.211)

Или аналогичный.

Стандартная вызывная панель крепится к внешней части столба калитки.

В этом месте по естественным причинам (препятствие для прохождения вайфай сигнала) весьма слабый сигнал вайфай или его вообще нет.

Подключаем изделие к локальной сети объекта по LAN кабелю.

Кабель LAN не проложен. Решаем задачу интеграции в локальную сеть иначе.

1-Использование технологии Powerline-адаптеры в каждый дом.

Технология использует провода 220 В для передачи LAN. Максимальная длина кабеля питания 220 В не должна превышать 300 м. Единственное условие для такого варианта. Адаптеры Powerline должны работать в помещении (не работают на улице!).

Powerline-адаптеры в каждый дом

Вместо ПК, как на картинке, вы можете напрямую подключить СБ непосредственно к порту LAN.

Ваше изделие интегрировано в локальную сеть.

Если нужно получить в месте расположения СБ хорошую точку Wi-Fi, то можно использовать оборудование

Сетевой адаптер Powerline TP-LINK TL-WPA7517 KIT Gigabit Ethernet, (комплект 2 шт.)

Сетевой адаптер Powerline TP-LINK TL-WPA7517 KIT Gigabit Ethernet, (комплект 2 шт.)

Изделие имеет 1 порт LAN и раздаёт в 2 диапазонах вайфай 2,4/5 Ггц. Как правило, СБ работают в диапазоне 2,4 Ггц.

Сетевой адаптер Powerline TP-LINK TL-WPA7517 KIT Gigabit Ethernet, (комплект 2 шт.)

2-Передача ethernet (LAN) бес проводов на большие расстояния.

Достаточно простая задача решается с использование комплекта

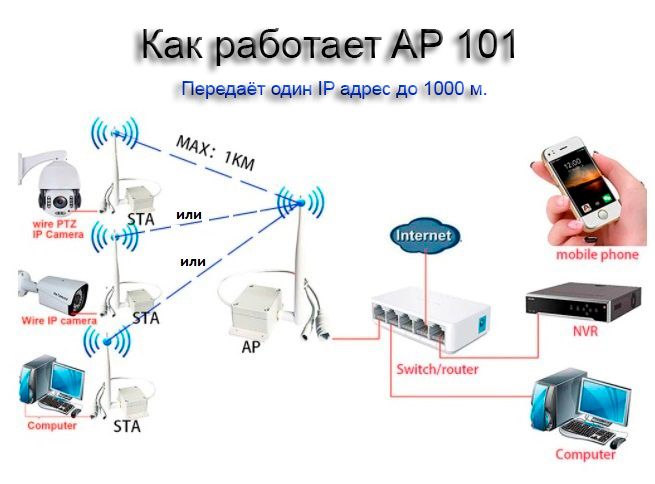

Комплект приёмник-передатчик без проводов до 1000 м. Ethernet (LAN). уличное исполнение, для систем видеонаблюдения/умного дома/интернет вещей, скорость беспроводной передачи видео/данных до 32,5 Мбит/с Артикул: AP 101

 Комплект приёмник-передатчик без проводов до 1000 м. Ethernet (LAN). уличное исполнение, для систем

Аналогичные модели можно посмотреть в разделе Беспроводная передача ethernet (LAN)

Так же, решение по передачи LAN решается вайфай мостами.

3-Прокладка кабеля LAN.

Собственно, это решение требует прокладки витой пары до места установки СБ.

4-Установка дополнительных антенн (уличное исполнение).

Возможно, вывести кабель от разъёма антенны вашего роутера на улицу и подключить к нему уличную всенаправленную или направленную антенну.

Смотрите в разделе Система усиления сотовой связи и интернета, антенны WiFi

Например

Антенна WiFi Baltic Signal Stella-11 (Круговая, 11 дБ)

Антенна WiFi Baltic Signal Stella-11 (Круговая, 11 дБ)

Или направленная антенна, типа

Антенна DL-700/2700-11 Направленная всепогодная антенна GSM900/GSM1800/3G UMTS/Wi-Fi, усиление 11 дБ

Антенна DL-700/2700-11 Направленная всепогодная антенна GSM900/GSM1800/3G UMTS/Wi-Fi, усиление 11 дБ

5-Установка уличного роутера для систем безопасности.

Уличный 4G/3G роутер для систем видеонаблюдения, металлический корпус WiFi (b/g/n) до 150 Мбит/с (LA

Здесь всё достаточно очевидно. Располагаете роутер в непосредственной близости от СБ.

В роутер вставляете СИМ карту от провайдера. Роутер создаёт свою локальную сеть. Вы можете подключить СБ в порт LAN. Роутер раздаёт ВайФай сеть. Вы можете подключить элементы СБ к роутеру по беспроводному соединению. Интеграция с вашей системой безопасности в этом случае, будет на уровне мобильного приложения, с использованием приложения от производителя СБ по сервису р2р.

Решена ли задача?

Да.


Вы должны понимать, что нерешаемых задач нет.

Есть цена вопроса, желание воплощения.

Техническое решение.

Сроки.

И конечно - люди с золотыми руками :-).
