СКС-ЛВС

Структурированные кабельные сети/Локально-вычислителные сети


   Структурированная кабельная система – это система состоящая из распределительных устройств, разъемов, кабелей, панелей, и, объединяющая объект или несколько объектов в единое информационное пространство. СКС состоит из локальных компьютерных сетей, построенных на витой паре и оптико-волоконных кабелях, телефонных сетей, а также телевизионных сетей, кабелей систем контроля доступа, охранной и пожарной сигнализаций, и иных систем. СКС – это базовый фундамент для построения локальной сети.

СКС- это настолько широкое понятие, что иногда под СКС понимают только компьютерную сеть или только силовую или только телефонию. Кабельная система может включать в себя несколько видов кабельных систем:

Компьютерные сети

Структурированная кабельная система независима от оконечного оборудования, она соединяет различные точки обмена данными: компьютеры, датчики, источники и потребители питания, различные цифровые и аналоговые устройства, такие как видеокамеры, считыватели магнитных карт и т.д. СКС – это совокупность пассивного коммуникационного оборудования, которое включает:


  • Кабели. Кабель – это среда передачи данных или сигналов. Обычно используют медный кабель или оптоволокно.
  • Розетки. Розетка – оконечное пассивное оборудование. Она предназначена для коммутации оконечного оборудования с помощью патч-кордов.

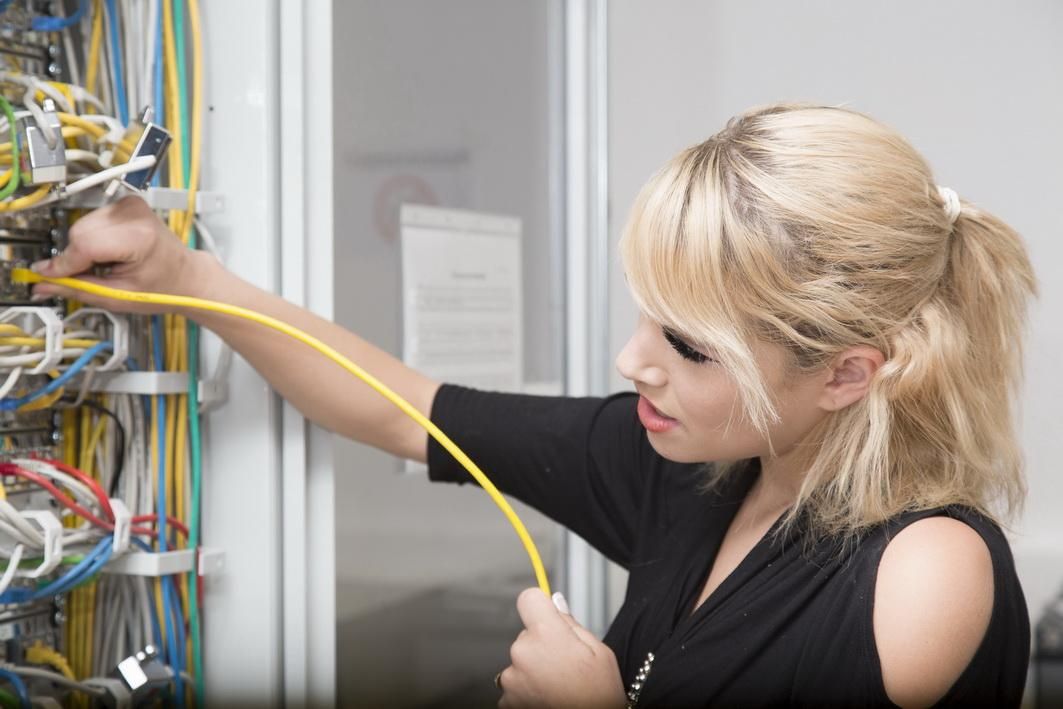

  • Коммутационные панели. И патч-корды. Стурктура СКС всегда распределенная, т.е. оконечное оборудование распределено по всему знанию или комнате. Коммутационные панели обеспечивают возможность соединения (коммутации) нужным образом кабельных линий. Патч-корд – это отрезок кабеля с двумя коннекторами на концах. Используется для подключения оконечного оборудования к СКС.
  • Коммутационные шкафы и стойки. Если количество розеток составляет десятки или сотни, то все коммутационное оборудование размещается в специальных коммутационных шкафах или стойках. Шкафы и стойки, в свою очередь, размещаются в серверной комнате или в специально отведенном для этого помещении. Как правило, в серверную (коммутационную) комнату сводятся все кабельные линии.


Требования к СКС

Структура кабельной системы должна отвечать заданным требованиям. Несмотря на постоянное развитие технологий и появление все новых и новых устройств, основные требования к СКС остаются неизменными:

  • СКС должна обеспечивать передачу разнотипных сигналов, будь то компьютерные цифровые, или аналоговые видеоданные.
  • СКС должна обеспечивать работу всех поколений используемых сетей и устройств, т.е. быть интегрированной. Например, с появлением оптоволокна появились медиаконвертеры, позволяющие соединять медную пару и оптический кабель.
  • СКС должна обеспечивать необходимую скорость передачи данных и сигналов. Скорость магистрального канала СКС может значительно отличаться от скорости обмена данными одного компьютера или рабочей станции.
  • СКС должна иметь центральное администрирование. Обычно структуру сети строят по принципу «звезда», в которой центральный узел выполняет функции администрирования, при этом сам входит в более высокий уровень. Т.о. администрирование СКС является не только централизованным, но и иерархическим.
  • СКС должна быть независимой от протоколов передачи данных и в общем случае обеспечивать использование нескольких протоколов. Протокол обмена данных обычно определяется оконечным оборудованием.
  • СКС должна стремиться к снижению затрат на обслуживание и модернизацию. Конкуренция на рынке и развитие технологий позволяют при всех равных условиях выбрать поставщика с наиболее выгодной ценой. Качество работы СКС при этом не ухудшается. Данное требование реализуется во многом благодаря стандартизации.
  • Оконечное оборудование может быть перемещено без изменения его настроек. Пользователи могу подключаться к СКС в разных точках. При этом не меняются их учетные данные.
  • Прозрачность администрирования. СКС должна сопровождаться документацией, иметь необходимую маркировку и не зависеть от конкретных сотрудников.
  • СКС должна иметь запас производительности. Данное требование может показаться странным, однако оно дает возможность на долгие годы забыть о необходимости постоянно наращивать мощность компьютерной и других систем. Обычно закладывается от 10% до 40% запаса. Этот запас может выражаться в количестве зарезервированных портов, розеток, а также в производительности сетевого оборудования. Обычный срок службы СКС составляет от 10 до 40 лет.



Стандарты СКС

Стандартизация СКС охватывает все этапы ее строительства и последующее использование. Стандарты определяют структуру СКС, рабочие параметры пассивного и активного оборудования, правила проектирования, правила составления проектной документации и многое другое.

Не существует единого, глобального стандарта СКС. Имеется ряд международных и локальных стандартов, таких как американский, европейский, канадский и т.д. В первую очередь стандарты СКС адресованы монтажникам и строителям, т.к. соблюдение всех стандартов особенно важно именно на этапе строительства СКС.

В России, как правило, используется стандарт ISO/IEC 11801 т.к. Россия является членом Международной организации стандартизации ISO.

Подсистемы СКС

В соответствие со стандартом ISO/IEC 11801 структурированная кабельная система подразделяется на три части:

  • Горизонтальная подсистема.
  • Магистральная подсистема здания.
  • Магистральная подсистема комплекса зданий.



Магистральную подсистему зданий еще иногда называют вертикальной подсистемой СКС, т.к. она в основном соединяет этажи здания и имеет вертикальное направление.


1 – Рабочее место.
2 – Горизонтальная подсистема СКС.
3 – Коммутационный узел этажа.
4 – Вертикальная подсистема СКС.
5 – Служебные технические средства.
